INCUBATOR-4.0-30W Комплекс усиления радиосигнала управления БПЛА
Многодиапазонный усилитель-репитер радиоканала управления и обмена данными с БПЛА: 915 МГц, 2,4, 5,2 и 5,8 ГГц в одном комплексе, разнесенные основной и антенный блоки и полный комплект кабелей для развертывания.
Шкала частот от 0,4 до 6,2 ГГц с рабочими диапазонами комплекса: 870–960 МГц, 2400–2500 МГц, 5150–5350 МГц и 5725–5850 МГц.
01О комплексе
Инкубатор 4.0 — многодиапазонный усилитель-репитер для радиоканала управления и обмена данными с БПЛА. Комплекс усиливает сигнал в четырех частотных диапазонах и позволяет установить антенную часть отдельно от рабочего места оператора.
Системы управления БПЛА работают на разных частотах. Комплекс перекрывает 915 МГц, 2,4 ГГц, 5,2 ГГц и 5,8 ГГц и поддерживает одновременную работу по нескольким диапазонам — под каждую частоту не нужен отдельный усилитель.
Основной и антенный блоки конструктивно разделены. Основной блок остается рядом с радиооборудованием оператора, а внешний блок с антеннами устанавливается там, где антеннам удобнее работать, — например, на возвышении или открытой площадке.
В основной части работает предварительный усилитель мощностью 20 Вт. Внешний усилительный блок мощностью 4 Вт рассчитан на диапазоны 2,4 и 5,8 ГГц и работает с двумя антеннами. Максимальная мощность комплекса — до 30 Вт.
Для соединения блоков в поставку входят 9 кабелей LMR по 15 м, 3 кабеля LLMR240 по 2 м, силовой кабель 50 м, 6 коннекторов и переходные кабели. Систему собирают из комплектных элементов, без подбора кабелей и переходников на месте.
02Рабочие диапазоны
Комплекс перекрывает субгигагерцовый диапазон и три участка от 2,4 до 5,8 ГГц. Совместимость с конкретной системой определяется совпадением ее рабочих частот с этими диапазонами.
870–960 МГц
Субгигагерцовый диапазон. Его используют системы управления и телеметрии, которые работают ниже 1 ГГц.
2400–2500 МГц
Распространенный диапазон каналов управления и передачи данных. Его также обслуживает внешний блок комплекса.
5150–5350 МГц
Нижний участок диапазона 5 ГГц. Усиление антенн комплекса на 5 ГГц — 18–21 dBi.
5725–5850 МГц
Верхний участок диапазона 5 ГГц. Вместе с 2,4 ГГц входит в диапазоны внешнего блока.
03Устройство
Радиотракт разделен на основной и внешний блоки, которые соединяются кабельными линиями. Поэтому антенны можно установить отдельно от рабочего места оператора, а все соединения выполнить комплектными кабелями.
Наземная часть радиоканала управления БПЛА
Предварительный усилитель 20 Вт
LMR 15 м × 9 шт.
LLMR240 2 м × 3 шт.
SMA / N-type, 50 Ом
4 Вт · 2,4 / 5,8 ГГц · 2 антенны
Направленные широкополосные панельные: 13–16 dBi (2,4 ГГц), 18–21 dBi (5 ГГц)
Питание комплекса: Li-ion 11,1–12 В или сеть через комплектный блок питания, 12 В DC
Силовой кабель 50 м · вынос оборудования по питанию до 50 м
Пульт и основной блок остаются у оператора, внешний блок с антеннами устанавливается отдельно.
Коаксиальные кабели LMR по 15 м и силовой кабель 50 м. Вынос оборудования по питанию — до 50 м.
Точку установки антенн выбирают по месту — с учетом рельефа, построек и длины кабелей.
6 коннекторов, переходные кабели и кабели LLMR240 по 2 м. Разъемы — SMA / N-type, 50 Ом.
04Преимущества
Каждое преимущество следует из характеристик изделия. Цифры приведены по данным производителя.
915 МГц, 2,4 ГГц, 5,2 ГГц и 5,8 ГГц объединены в одном комплекте оборудования. Комплекс поддерживает одновременную работу по нескольким диапазонам.
Предварительный усилитель 20 Вт и внешний усилитель 4 Вт. Усиление TX — 15–20 dB, RX — 10–15 dB при коэффициенте шума RX 3–5 dB.
3 широкополосные панельные антенны с линейной поляризацией: 13–16 dBi на 2,4 ГГц и 18–21 dBi на 5 ГГц.
Антенный и основной блоки разделены, внешний блок работает на 2,4 и 5,8 ГГц. Вынос оборудования по питанию — до 50 м.
9 кабелей LMR по 15 м, 3 кабеля LLMR240 по 2 м, силовой кабель 50 м, 6 коннекторов и переходные кабели входят в поставку.
Li-ion аккумулятор 11,1–12 В емкостью 15 000–20 000 мА·ч — 6–10 часов работы. При доступе к сети — питание через комплектный блок питания.
Выход в рабочий режим — несколько секунд. Пылевлагозащита IP64–IP65, рабочая температура −20…+50 °C, перевозка — в защитном кейсе.
05Характеристики
Параметры приведены по данным производителя без округлений. Значения, заданные производителем диапазоном, указаны диапазоном.
| Количество диапазонов | 4 |
|---|---|
| Рабочие диапазоны | 915 МГц / 2,4 ГГц / 5,2 ГГц / 5,8 ГГц |
| Диапазон 915 МГц | 870–960 МГц |
| Диапазон 2,4 ГГц | 2400–2500 МГц |
| Диапазон 5,2 ГГц | 5150–5350 МГц |
| Диапазон 5,8 ГГц | 5725–5850 МГц |
| Одновременная работа по нескольким диапазонам | Да |
| Максимальная мощность комплекса | до 30 Вт |
| Усиление TX | 15–20 dB |
| Усиление RX | 10–15 dB |
| Коэффициент шума RX | 3–5 dB |
| Поляризация | Линейная |
| Волновое сопротивление | 50 Ом |
| Время выхода в рабочий режим | Несколько секунд |
| Основной / предварительный усилитель | 20 Вт |
|---|---|
| Внешний усилитель | 4 Вт |
| Диапазоны внешнего блока | 2,4 / 5,8 ГГц |
| Архитектура | Разнесенный антенный и основной блоки |
| Количество антенн комплекса | 3 шт. |
|---|---|
| Количество антенн внешнего блока | 2 шт. |
| Тип антенн | Направленные широкополосные панельные |
| Усиление антенн 2,4 ГГц | 13–16 dBi |
| Усиление антенн 5 ГГц | 18–21 dBi |
| Автономное питание | Да |
|---|---|
| Тип аккумулятора | Li-ion |
| Напряжение аккумулятора | 11,1–12 В |
| Емкость аккумулятора | 15 000–20 000 мА·ч |
| Автономность | 6–10 часов |
| Питание от сети | Да, через комплектный блок питания |
| Рабочее напряжение | 12 В DC |
| Коаксиальные кабели | LMR, 15 м × 9 шт. |
|---|---|
| Дополнительные кабели | LLMR240, 2 м × 3 шт. |
| Силовой кабель | 50 м, евростандарт |
| Максимальный вынос оборудования по питанию | до 50 м |
| Разъемы | SMA / N-type, 50 Ом |
| Коннекторы | 6 шт. |
| Переходные кабели | В комплекте |
| Ориентировочные габариты основного кейса | 450 × 350 × 180 мм |
|---|---|
| Ориентировочные габариты внешнего блока | 250 × 200 × 100 мм |
| Масса оборудования без кабелей | 5–8 кг |
| Масса полного комплекта | 12–18 кг |
| Рабочая температура | −20…+50 °C |
| Температура хранения | −30…+60 °C |
| Пылевлагозащита | IP64–IP65 |
| Защитный транспортный ящик | В комплекте |
| Исполнение защитного ящика | Взрывобезопасный |
| Название | Инкубатор 4.0 |
|---|---|
| Тип устройства | Многодиапазонный усилитель / репитер сигнала управления БПЛА |
| Назначение | Усиление радиоканала управления и обмена данными с БПЛА |
| Артикул | INCUBATOR-4.0-30W |
| Страна производства | Китай |
| Гарантия | 12 месяцев |
| Совместимость с DJI | При совпадении рабочих частот |
| Совместимость с Autel | При совпадении рабочих частот |
| Совместимость с другими БПЛА | При совпадении частот и интерфейса радиотракта |
06Комплектация
Инкубатор 4.0 поставляется не отдельным блоком, а набором оборудования для развертывания: усилительные блоки, антенны, питание, кабельные линии, соединители и монтажные принадлежности.
Антенный модульПанель с ручкой для переноски

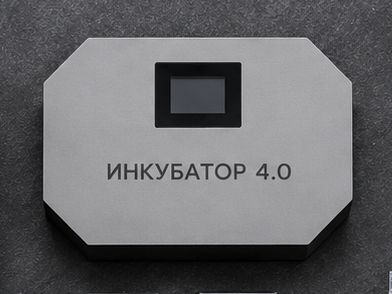

Основной усилительный блокКорпус с экраном

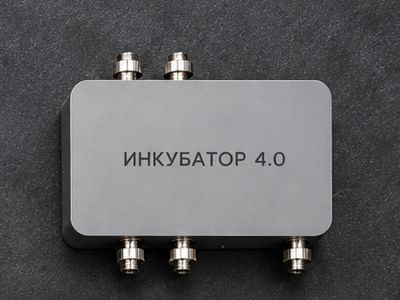

Внешний усилительный блокРазъемы на торцах корпуса

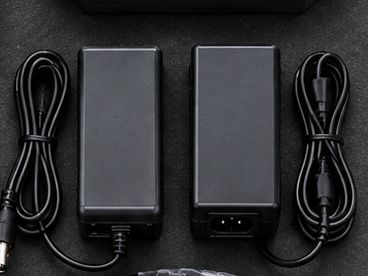

Блоки питанияПитание комплекса от сети

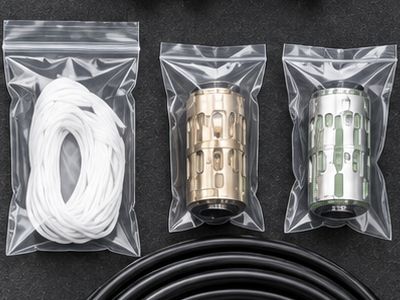

Коннекторы и расходные материалыВ индивидуальной упаковке
Кабельные линииБухты кабелей с разъемами
Основная часть радиотракта с предварительным усилителем мощностью 20 Вт.
20 Вт
Выносной блок для диапазонов 2,4 и 5,8 ГГц, работает с двумя антеннами.
4 Вт · 2,4 / 5,8 ГГц
Направленные широкополосные панельные антенны с линейной поляризацией.
3 шт. · 13–16 / 18–21 dBi
Коаксиальные кабели для разнесения блоков и короткие дополнительные кабели.
LMR 15 м × 9 · LLMR240 2 м × 3
Питание от сети через комплектный блок питания, силовой кабель — 50 м, евростандарт.
12 В DC · 50 м
Коннекторы и переходные кабели для сборки тракта. Разъемы — SMA / N-type, 50 Ом.
6 коннекторов
Транспортный ящик с ложементами для оборудования и кабелей, исполнение — взрывобезопасное.
Основной кейс 450 × 350 × 180 мм
Также в комплекте
Li-ion для работы без доступа к сети: 6–10 часов автономной работы.
11,1–12 В · 15 000–20 000 мА·ч
Крепеж, хомуты, изолента, маскировочная лента и монтажный инструмент.
17 позиций
Фотографии показывают внешний вид оборудования. Точный состав и количество позиций фиксируются в спецификации поставки и коммерческом предложении.
Запросить комплектацию и стоимость07Кабели и размещение
Кабели — штатная часть комплекта. Длины и количество линий известны заранее, поэтому схему размещения можно спланировать до выезда на объект.
Силовой кабель 1 шт., евростандарт
Коаксиальный кабель LMR 9 шт.
Кабель LLMR240 3 шт.
Максимальный вынос оборудования по питанию — до 50 м. Схему соединения радиочастотных линий под вашу задачу поможет определить специалист.
08Питание
Комплекс работает от комплектного Li-ion аккумулятора или от сети через комплектный блок питания — питание не привязано к одному сценарию.
Для площадок без доступа к сети. Автономность — 6–10 часов.
Через комплектный блок питания — для стационарной и длительной работы.
09Применение
Комплекс рассчитан на профессиональную работу с БПЛА, когда нужно усилить радиоканал управления и разместить антенны отдельно от оператора.
Работа с системами, использующими диапазоны 915 МГц, 2,4, 5,2 или 5,8 ГГц.
Осмотр инфраструктуры, промышленных площадок и протяженных объектов.
Регулярные облеты территорий и сооружений с постоянной точки развертывания.
Съемочные задачи, в которых антенны удобнее установить отдельно от рабочего места пилота.
Картографирование, осмотр лесных и сельскохозяйственных угодий, линейных объектов.
Наземный сегмент систем, работающих в поддерживаемых диапазонах.
Задачи с выносом оборудования: до 50 м по питанию, коаксиальные линии LMR по 15 м.
10Совместимость
Совместимость определяется используемыми рабочими частотами и конфигурацией радиотракта. Комплекс не привязан к одному производителю, но и не рассчитан на любую модель бренда по умолчанию: решающее значение имеют частоты вашей системы.
| Системы | Условие совместимости |
|---|---|
| DJI | При совпадении рабочих частот |
| Autel | При совпадении рабочих частот |
| Другие БПЛА | При совпадении частот и интерфейса радиотракта |
Поддерживаемые диапазоны
Введите рабочую частоту радиоканала — в мегагерцах или гигагерцах.
Проверка сверяет только частоту. Итоговую совместимость с учетом конфигурации радиотракта подтверждает специалист.
Гарантийные условия распространяются на оборудование в соответствии с условиями продавца. Их можно уточнить до оформления заказа.
11Отзывы
Брали комплект в первую очередь из-за четырех диапазонов, чтобы не держать несколько отдельных решений под разные частоты. В работе удобно, что 915 МГц, 2,4, 5,2 и 5,8 ГГц собраны в одном комплексе. По кабелям комплект тоже нормальный, ничего дополнительно в первый день докупать не пришлось.
Больше всего пригодилась возможность разнести оборудование. Девять кабелей по 15 метров дают достаточно свободы по размещению, плюс силовой кабель 50 метров. Сначала казалось, что кабелей даже слишком много, но уже при первом развертывании стало понятно зачем такой комплект.
Сам комплект довольно большой, особенно если возить всё сразу с кейсом и кабелями. Зато внутри уже есть основные переходники, питание и соединители, не приходится собирать систему из разных коробок. Поставил 4 звезды именно за габариты полного набора, в остальном по комплектации вопросов нет.
12Вопросы
Короткие ответы на вопросы, которые задают до покупки. Подробные ответы и порядок подключения — в разделах ниже.
Многодиапазонный усилитель-репитер сигнала управления БПЛА с разнесенными основным и антенным блоками. Он поставляется комплектом: усилительные блоки, 3 антенны, аккумулятор, блоки питания, кабели и защитный кейс.
Четыре диапазона: 915 МГц (870–960 МГц), 2,4 ГГц (2400–2500 МГц), 5,2 ГГц (5150–5350 МГц) и 5,8 ГГц (5725–5850 МГц). Одновременная работа по нескольким диапазонам поддерживается.
До 30 Вт. Мощность предварительного усилителя — 20 Вт, внешнего усилителя — 4 Вт.
Комплекс использует 3 направленные широкополосные панельные антенны, у внешнего блока — 2 антенны. Усиление — 13–16 dBi на 2,4 ГГц и 18–21 dBi на 5 ГГц.
Да. Li-ion аккумулятор 11,1–12 В емкостью 15 000–20 000 мА·ч обеспечивает 6–10 часов работы, а от сети комплекс питается через комплектный блок питания.
9 коаксиальных кабелей LMR по 15 м, 3 кабеля LLMR240 по 2 м и силовой кабель 50 м (евростандарт), а также 6 коннекторов и переходные кабели.
Максимальный вынос оборудования по питанию — до 50 м, длина каждой коаксиальной линии LMR — 15 м. Схему размещения под вашу задачу поможет определить специалист.
С системами DJI и Autel — при совпадении рабочих частот, с другими БПЛА — при совпадении частот и интерфейса радиотракта. Совместимость конкретной модели лучше уточнить до покупки.
12 месяцев. Гарантийные условия распространяются на оборудование в соответствии с условиями продавца.
Оставьте заявку и укажите модель БПЛА и рабочие частоты. Специалист сверит их с диапазонами комплекса и подготовит коммерческое предложение.
